Productos > Soportes Retráctiles > Soporte Retráctil
PRODUCTOS
Soportes Retráctiles
Soporte Retráctil
Presentamos nuestro sistema para el anclaje del andamio colgante (manual o motorizado) y la instalación de la protección colectiva de seguridad en la cubierta.
Se caracteriza por ir empotrado en la losa de hormigón de cubierta o en la viga perimetral de atado de pilares permitiendo extraer el perfil portante del sistema para la instalación del andamio y/o la protección de cubierta. Una vez ejecutado el cerramiento de la fachada, se cierra evitando el efecto antiestético de otros sistemas.
El diseño se ha efectuado mediante modernas técnicas de ingeniería de análisis por elementos finitos según normativa europea UNE EN 1808 y UNE EN 13374.
Ventajas del sistema:
- Se elimina el efecto antiestético de sistemas convencionales al ir empotrado en la losa de hormigón una vez finalizado el trabajo Constituye un punto fijo de anclaje para las posteriores tareas de mantenimiento del edificio.
- Es la base de la instalación de sistemas anticaída en cubierta como nuestra pasarela de protección.
- Galvanizado en caliente para una adecuada resistencia a la corrosión.
Modelo |
Carga max |
Vuelo |
Empotramiento |
Canto mínimo Losa |
|---|---|---|---|---|
PL350V1000 |
350 |
100 |
150 |
15 |
PL500V700 |
500 |
70 |
110 |
15 |
PL500V1000 |
500 |
100 |
150 |
18 |
PL600V500 |
600 |
50 |
85 |
15 |
PL750V700 |
750 |
70 |
110 |
18 |
PL900V700 |
900 |
70 |
110 |
25 |
PL1000V300 |
1000 |
30 |
69 |
15 |
Para más información acerca del montaje y características técnicas descárguese el catálogo en PDF.

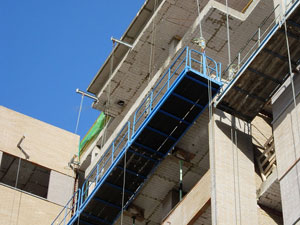

Andamio colgante
Detalle instalación soporte

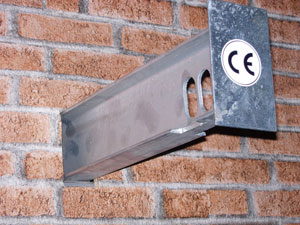

Detalle soporte retráctil posición extendido

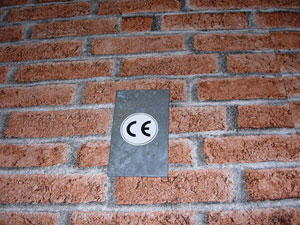

Detalle soporte retráctil posición recogido

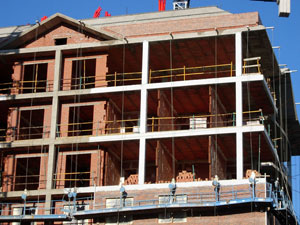

Andamio colgante manual
